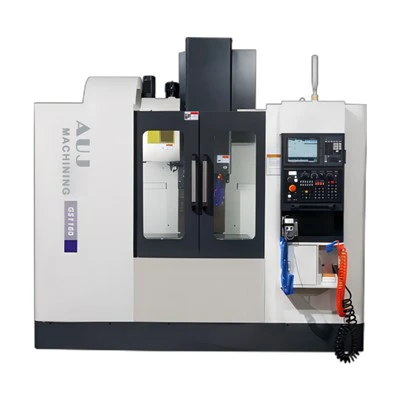

Vertikalusis apdirbimo centras (AUJ-T700)

Gaminio ypatybės Apdirbimo centras Taikoma tiksliam smulkių dalių apdorojimui. Įvairūs sudėtingi 2-3 - išgaubti modeliai, frezavimo, gręžimo, gręžimo, sriegimo ir kt. Didelės spartos CNC frezavimo staklės. VMC mašina Mašina yra 68 metrų greita, naudojant servo įrankių biblioteką, labai sutaupant...

Siųsti užklausą

Funkcija

Prekės savybės

Apdirbimo centras Taikoma tiksliam smulkių dalių apdorojimui. Įvairūs sudėtingi 2-3 - išgaubti modeliai, frezavimo, gręžimo, gręžimo, sriegimo ir kt. Didelės spartos CNC frezavimo staklės.
VMC mašina Mašina yra 68 metrų greita, naudojant servo įrankių biblioteką, žymiai sutaupant apdorojimo laiką, apdirbimo centrą.

T serijos techniniai akcentai

1.High Speed CNC frezavimo staklės,T didelio greičio didelio tikslumo gręžimo staklės, pagrindinės konstrukcinės dalys yra pagamintos iš aukštos kokybės ketaus, derinys yra stabilus, o kokybė garantuojama visam laikui CNC apdirbimo centre.

2.Trijų ašių bėgių atrama, gali atlaikyti didelę apkrovą, greitą judėjimą,užtikrinti padėties nustatymo tikslumą, VMC mašina.

3.CNC apdirbimo centras,Didelės spartos nutildymo varžtas, nutildytas linijos bėgis, kad būtų sukurtas terminismažesnė deformacija, didelis tikslumas.

4.CNC vertikali frezavimo staklės, tiesios jungties velenas, didelio efektyvumo, neprarandant juostos galios CNC vertikalios frezavimo staklės.

5.T didelio greičio didelio tikslumo gręžimo mašina, kompaktiška ir greita, tinka įvairioms pramonės šakoms.

product-1048-836

			AUJ-T500	AUJ-T600	AUJ-T700	AUJ-T1000
Kelionė	X,Y,Z triašis smūgis	Mm	500/400/300	600/400/300	700/500/330	1000/500/330
Kelionė	Atstumas tarp veleno nosies ir darbinio paviršiaus	Mm	150-450	150-450	150-480	150-480
Ašinis	Atstumas tarp veleno centro ir Z ašies kreipiamojo paviršiaus	Mm	420	420	550	550
Ašinis	X,Y,Z juda greitai	mm/min	X/Y/Z6000	X/Y/Z6000	X/Y/Z6000	X/Y/Z4800
Darbo stalas	Pjovimo pašaras	Mm	1000	1000	1000	1000
	Stalo dydis	Mm	600X400	700X400	900X400	1100X500
	Maksimali stalo apkrova	kilogramas	250	250	350	400
Tiesioginis velenas	T formos lizdo matmenų plotis x lizdo skaičius x atstumas		14X3X100	14X3X100	14X3X100	18X5X125
	veleno skersmuo	aps./min	20000	20000	12000	15000
	Pagrindinės veleno angos kūgis	mm	100	100	100	120
	Darbo stalo dydis		BT30	BT30	BT30	BT30
	Veleno galia (arklio galios)	KW	5.5	5.5	7.5	7.5
Peilių biblioteka	Pjovimo įrankių numeris	T	16	16	16	16
	Maksimalus įrankio svoris	Kilogramas	3	3	3	3
	Įrankio keitimo laikas (įrankis į įrankį)	S	1.3	1.3	1.3	1.3
Staklių tikslumas	Padėties nustatymo tikslumas	Mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
Staklių tikslumas	Pakartotinis padėties nustatymo tikslumas	Mm	±0.0025	±0.0025	±0.0025	±0.0025
Bendra informacija	Mašinos svoris	Kilogramas	3300	3500	4000	4800
	Mechaninis pėdsakas (ilgis x plotis x aukštis)	Mm	1600X2100X2400	1800X2100X2400	2000X2100X2400	2600X2200X2400
	Galios poreikis	Kva	15	15	15	15
	Oro slėgio poreikis	Pa	6	6	6	6
